玩车改装的车友都知道，轮毂分为铸造轮毂和锻造轮毂两种。同样的尺寸造型，锻造轮毂价格往往是铸造的数倍，凭借轻量化、高强度、高韧性的优势，成为性能车、改装车的优先。
很多人只知道锻造轮毂更好、更轻、更结实，却不知道它贵的主要原因：锻造轮毂没有模具量产速成的优势，全靠金属物理改性、多道精密手工+机械工序打磨而成。不同于铸造轮毂的液态浇筑、冷却成型，锻造轮毂采用固态高压挤压工艺，完整保留铝合金连续金属纤维，全程历经十几道严苛工序、耗时数天才能成品。
市面上质量锻造轮毂绝不偷工减料，每一道工序都直接决定轮毂的行驶安全与使用寿命。如今我们从零开始，带图文全景拆解锻造轮毂全生产流程，看懂它和普通铸造轮毂的本质差距!
多款成品锻造轮毂高清实拍图
一、原材料甄选：从源头奠定好的基础
好产品始于好原料，锻造轮毂的主要原材料并非普通铝料，而是航空级6061-T6铝合金棒材，这也是它远超普通铸造轮毂的关键起点。铸造轮毂多采用普通压铸铝材，杂质多、强度低，而6061铝合金兼具轻量化、抗腐蚀、高韧性的特性，适配汽车高速行驶、颠簸路况的严苛需求。
原材料入场后，首要道工序就是超声波探伤检测。工作人员会对每一根铝棒多维度扫描，精细排查内部气孔、裂纹、杂质、疏松等缺陷，杜绝不合格原料流入生产线，从源头规避轮毂断裂、变形隐患。
检测合格的铝棒，会按照轮毂尺寸、偏距、宽度规格，通过数控切割机精细裁切为标准化铝锭，裁切误差控制在±5g以内，保证同批次原料规格统一，杜绝因原料偏差导致的成型瑕疵。
很多低价仿造锻造轮毂，会使用回收铝、杂铝替代国标6061-T6原生铝棒，原料内部杂质多、纤维断裂严重，看似外形一致，实则硬度、韧性大幅缩水，高速行驶、过坑极易变形断裂，存在极大安全隐患。

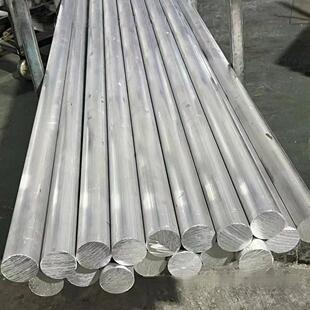

6061-T6航空铝棒
二、高温预热：启动金属可塑性
常温下的铝合金硬度高、可塑性差，直接高压锻造极易开裂变形。因此，切割好的铝锭需要送入全自动恒温加热炉进行高温预热处理。
工厂采用全自动密闭恒温加热炉，精细控温在420℃-450℃区间(行业标准比较好锻造温区)，恒温保温20-30分钟。这个温度不会让铝合金熔化，只让金属分子充分活跃、晶格均匀软化，既能大幅提升可塑性，又能完整保留原生连续金属纤维，避免锻造过程中出现开裂、分层、缺料等缺陷。
低温加热会导致铝料过硬、锻压开裂，高温过热则会造成金属晶粒粗大、材质变脆，正规工厂都会严格遵循温控标准，这也是质量锻造轮毂品质稳定的基础。
全自动恒温加热炉
三、万吨高压锻造：重塑金属主要结构
这是锻造轮毂好主要、好区别于铸造工艺的关键步骤，也是锻造轮毂高强度的主要原因。预热完成的铝锭，会快速送入专业锻造设备，通过6000-12000吨液压高压进行分次锻压成型。
整个锻造分为预锻、终锻两个阶段：预锻初步拉伸、挤压铝料，让材料贴合模具基础轮廓，排出内部残余气泡，规整金属流线;终锻通过超大压力二次精细挤压，让铝合金金属纤维完全贴合轮毂造型，形成连续、致密的金属组织结构。
对比铸造轮毂的生产逻辑：铸造是铝水倒入模具冷却结晶，金属纤维是杂乱断裂状，内部极易残留气孔、砂眼、疏松等隐形缺陷，受力后容易从缺陷处开裂变形。
而锻造轮毂通过万吨高压反复挤压，金属纤维完全顺着轮毂轮廓连续分布、层层致密压实，内部零气孔、零疏松，金属密度大幅提升。同等尺寸下，锻造轮毂比铸造轮毂轻20%-30%，强度却是铸造的2-3倍，抗冲击、抗疲劳性能碾压铸造轮毂，完美适配高速行驶、激烈驾驶、烂路颠簸等严苛场景。

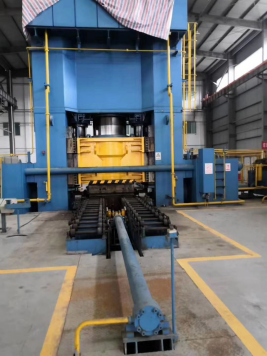

6000-12000吨液压锻造机
四、切边冲孔：规整毛坯基础形态
锻造完成后的轮毂毛坯，边缘会存在多余飞边、废料，中心及螺丝孔位置也未成型，需要进行精细化修整。
高温锻压后的轮毂毛坯，边缘会产生一圈不规则的挤压飞边，这是高压成型的正常废料。同时毛坯中心孔、螺丝孔均为实心状态，需要二次修整。工厂采用专门高精度冲压模具，一次性精细切除全部飞边，同时完成中心定位孔、螺丝预留孔的初步冲孔。
这一步不只能规整毛坯外形，还能有效修正锻压过程中产生的细微应力形变，保证每一只毛坯的基准尺寸统一，为后续CNC精加工、热处理提供精细基础，避免后期加工出现尺寸偏差。
锻造毛坯冲切飞边、中心孔冲孔修整设备
五、强力旋压成型：轮毂专属增韧工艺
这是很多科普忽略的锻造主要工序，也是轻量化高强度轮毂的关键!切边后的毛坯会进入数控旋压设备，针对轮辋桶身进行高速旋压拉伸。设备通过多组滚轮高压碾压、拉伸轮辋金属，让轮辋部位金属晶粒进一步细化、密度再度提升，金属纤维完全贴合轮辋受力方向。
经过旋压工艺的轮毂，轮辋更薄、重量更轻，但抗拉伸、抗撞击强度大幅提升，完美解决“轻量化不放弃强度”的主要需求，目前主流质量单片锻造轮毂、改装竞技轮毂，均标配强力旋压工序。
刚锻造完成的轮毂毛坯，内部存在锻造应力，材质硬度和稳定性不足，容易出现后期变形、开裂问题，因此必须进行T6专业热处理，这是锻造轮毂定型提质的关键工序。
整套热处理包含固溶处理+人工时效处理两个环节：先将轮毂高温加热保温，让内部金属溶质均匀溶解，再快速冷却定型;随后进行恒温时效处理，彻底释放锻造残余应力，细化金属晶粒。
T6热处理是铝合金轮毂改性的关键工艺，整套流程分为三步：高温固溶、快速淬火、恒温时效，全程耗时8-12小时，全程电脑控温，杜绝人工误差。高温固溶让金属溶质均匀溶解，打破内部应力壁垒;快速淬火急速冷却定型，锁定致密金属结构;低温人工时效持续释压，彻底消除锻造、旋压残留的内应力。
未做T6热处理的锻造轮毂，看似成型，实则内部应力紊乱，装车后极易出现慢性变形、开裂、失圆问题。经过完整T6处理后，轮毂硬度、抗拉强度、抗疲劳性能大幅升级，材质稳定性拉满，长期高速行驶、颠簸路况下依旧不易损坏。
六、CNC精雕加工：打造精细外观与尺寸
热处理定型后的轮毂毛坯，表面粗糙、细节简陋，需要通过五轴CNC数控机床进行多维度精密精加工，也是轮毂造型成型的主要步骤。
工程师提前导入轮毂设计图纸，设备全自动精细切削，依次完成轮辋造型雕刻、胎圈座精加工、螺丝孔精镗、中心孔校准、背面去重、细节倒角等数十道精细工序。
热处理定型后的轮毂毛坯质地坚硬、尺寸稳定，接下来进入高精度五轴CNC精加工环节。不同于普通三轴机床，五轴机床可多角度联动切削，适配复杂多辐、镂空、曲面定制造型。加工前工程师会根据车型数据、车主定制需求，精细编程导入参数。
加工全程分为粗铣、精铣、细节修边三大阶段：粗铣快速去除多余料体、勾勒整体轮廓;精铣精细雕刻辐条造型、校准中心孔与螺丝孔;好终细节修边倒角，去除尖锐棱角、优化背面去重结构。整只轮毂加工误差严格控制在0.01mm以内，既能完美还原定制造型，又能保证装车精细贴合，杜绝抖动、卡滞问题。
七、表面工艺处理：防腐耐磨+颜值升级
加工完成的轮毂，需要进行全套表面处理，解决铝合金易氧化、易腐蚀的问题，同时提升外观质感，满足不同改装审美需求。常规流程包含：
1. 精细打磨抛光：去除加工刀纹、毛刺、瑕疵，让轮毂表面光滑细腻;
2. 脱脂清洗除油：彻底清理表面油污、粉尘，为喷漆、电镀打底;
3. 防腐底漆喷涂：增强涂层附着力，隔绝空气、水汽，杜绝氧化生锈;
4. 面漆/电镀/拉丝工艺：根据需求打造烤漆、亮黑、车面拉丝、电镀、古铜色等多种网红配色;
5. 清漆封层：表层喷涂高透耐磨清漆，高温烘烤固化，提升抗刮、抗腐蚀、抗紫外线老化能力，长久锁住轮毂光泽，防止日常行车酸雨、沙石腐蚀氧化。
除常规工艺外，轮毂还会增加精细喷砂、纳米陶瓷涂层等进阶工序：喷砂可细化表面质感、消除细微刀纹;陶瓷涂层能大幅提升耐磨、耐高温性能，适配刹车高温工况。所有表面工序均采用无尘车间作业，杜绝粉尘瑕疵，保证漆面均匀细腻、附着力极强，不易掉漆、脱层。

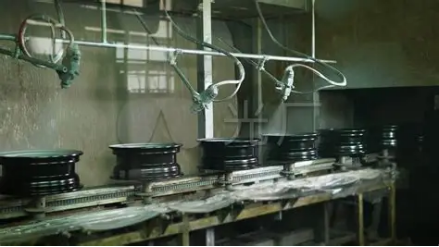

轮毂无尘抛光、喷砂、喷漆、清漆烘烤封层
八、激光打码溯源：质量专属身份认证
这是质量锻造轮毂不可或缺的防伪溯源工序，也是假货轮毂好容易省略的步骤。表面工艺完成后，正规工厂会通过高精度激光设备，在轮毂内侧隐秘位置，长久刻印品牌logo、轮毂规格、ET偏距、PCD孔距、生产日期、专属追溯编码。
每一只轮毂的编码特别可查，可追溯生产批次、工序参数、质检记录，不只方便售后质保、真伪查验，也是行业合规、安全认证的重要标识。三无仿造轮毂大多无正规打码，参数模糊、无溯源渠道，毫无品质保障。

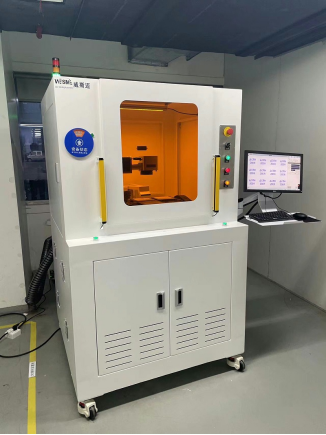

激光打标设备、轮毂内侧刻印参数logo、溯源编码
锻造轮毂属于汽车主要安全件，出厂前必须经过多维度无损检测与性能测试，杜绝残次品出厂，每一项检测都对标行业高标准：
1. 外观全检：人工+设备排查划痕、掉漆、瑕疵、变形;
2. 尺寸精度检测：校准孔径、偏心度、平整度，确保装车适配无偏差;
3. 动平衡检测：高速旋转测试，修正细微配重误差，避免高速行驶抖动;
4. 超声波探伤复检：排查加工、热处理过程中产生的内部微裂纹;
5. 冲击、弯曲疲劳测试：模拟日常过坑、碾压障碍物、高速撞击等场景，数万次循环测试，验证轮毂抗冲击、抗形变极限;
6. 气密性测试、径向跳动检测：排查细微变形、漏气隐患，保证轮毂与轮胎完美贴合，杜绝慢撒气、行驶抖动问题。
所有测试均对标国家汽车轮毂安全标准，不合格产品直接报废，绝不返修流入市场，从根本上保障每一只出厂轮毂的行驶安全性。

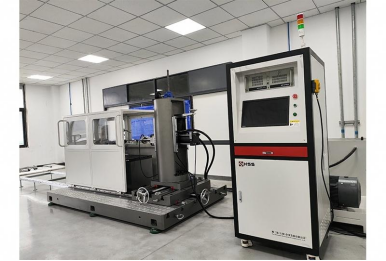

轮毂动平衡测试、超声波探伤、冲击疲劳试验机台
九、成品打包入库
所有检测全部合格的成品轮毂，会进入无尘车间进行好终清洁除尘，去除表面粉尘、残留油污，核对规格参数无误后粘贴质量标签。随后采用定制防护泡沫、防震保护膜、硬质纸箱多层防护打包，边角重点加固，彻底杜绝运输途中刮花、磕碰、变形问题，好终入库分类存放，等待发货装车。
成品轮毂清洁打包、防护包装、仓库整齐存放
锻造轮毂 vs 铸造轮毂：主要差距总结
看完完整流程，就能清晰明白两者的本质区别，也是锻造轮毂贵的主要原因：
1. 结构差异：锻造为固态高压挤压，金属纤维连续致密，无气孔缺陷;铸造为液态浇筑冷却，内部易有气孔、疏松，结构松散;
2. 性能差异：锻造轮毂强度高、韧性好、抗冲击、不易变形开裂，同时重量更轻;铸造轮毂偏重、韧性差，剧烈颠簸易损坏;
3. 工艺差异：锻造工序繁琐、耗时久、设备成本高，单只轮毂生产周期长达数天;铸造工艺简单、量产速度快、成本低廉;
4. 使用寿命：锻造轮毂耐老化、抗疲劳、抗腐蚀，正常使用、定期保养可终身耐用，几乎无更换需求;铸造轮毂材质稳定性差，长期使用易氧化、失圆、形变，3-5年大概率出现老化故障，更换成本更高。
5. 安全系数：锻造轮毂无内部缺陷，极限受力不易瞬间断裂，形变缓冲空间大，容错率高;铸造轮毂内部多隐形气孔，受力后易直接炸裂，高速行驶时极易引发爆胎、失控等严重安全事故。

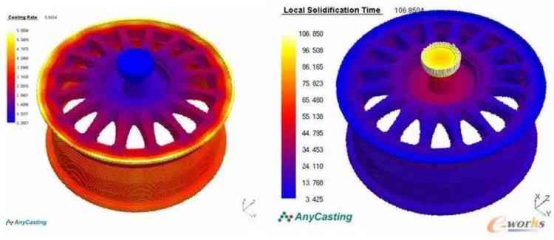

锻造轮毂vs铸造轮毂金属纤维结构剖面、内部材质对比示意图
总结
锻造轮毂从来不是简单的“铝块加工”，而是材料科学、高压锻造、精密加工、热处理技术结合的工业品。十余道严谨工序，层层打磨、层层质检，好终成就了它轻量化、高强度、高安全、高颜值的主要优势。
对于追求车辆操控、行驶安全、改装质感的车友来说，锻造轮毂的溢价，从来不是“智商税”，而是原材料、重型设备成本、繁琐工序、严苛质检、安全冗余的综合价值体现。轻量化带来的操控提升、油耗优化，高强度带来的行车安全保障，都是普通铸造轮毂无法替代的主要优势。
好终提醒各位车友：改装轮毂优先选择正规品牌、带溯源编码、完整工艺的质量锻造轮毂，切勿贪图低价购买三无仿造产品，避免为了颜值放弃行车安全。
郑重声明：本文版权归原作者所有，转载文章仅为传播更多信息之目的，如作者信息标记有误，请第一时间联系我们修改或删除，多谢。
