激光非接触测量：电动车刹车盘跳动度检测新选择

在电动车、电动摩托车及自行车制动系统的生产环节中，刹车盘或圆盘类零件的关键尺寸与形位公差检测始终是保证产品一致性的重要环节。传统检测方式往往依赖人工干预，不但效率有限，还存在划伤工件表面、数据难以追溯等实际问题。围绕这一行业痛点，全自动刹车盘跳动度测量仪应运而生，为电动车制动盘的批量检测提供了一套高精度、全自动的非接触式测量方案。

一、行业痛点与战略定位

刹车盘生产企业在质量把控环节普遍面临以下挑战：人工检测效率低、易出现操作误差;接触式量具容易在成品表面留下划痕，影响外观与使用性能;检测数据分散记录，难以形成完整的追溯链条。针对这些问题，全自动刹车盘跳动度测量仪的战略定位是：提供高精度、全自动的非接触式测量解决方案，实现无人干预下的参数精确测量与合格判定，从而帮助制动盘生产企业在效率与精度之间找到平衡点。

二、关键技术参数

该设备在多项测量指标上给出了明确的数据支撑：

• 单件测量节拍：≤30秒(标准模式)，在特定测量策略下可缩短至15~30秒;

• 测量重复性(厚度)：≤±2μm;

• 测量重复性(跳动)：≤±3μm;

• 激光采样频率：5kHz;

• 定位精度：≤±5μm。

这些参数表明，该测量仪在保证检测速度的同时，对厚度、跳动等关键形位公差的把控已经达到微米级水平，能够满足电动车制动盘对精度的严格要求。

三、产品功能与差异化价值

全自动刹车盘跳动度测量仪隶属于尺寸与形位公差检测设备产品线，用于刹车盘或圆盘类零件的关键尺寸与形位公差检测，可解决刹车盘上/下表面厚度、跳动、平面度、径向差等多项参数测量中存在的人工操作误差、效率瓶颈以及复杂盘型(如带孔镂空盘)的测量干扰问题。其差异化价值主要体现在以下几个方面：

(一)非接触式高精度检测：采用激光对射方式进行测量，避免了传统接触式量具对工件表面造成划伤，尤其适用于对外观有较高要求的成品检测环节。

(二)全自动一键式操作：整个测量流程无需人工干预，激光头可自动寻位，配合旋转台匀速采集数据，单件测量节拍缩短至15~30秒，有效提升检测效率。

(三)智能抗干扰算法：通过边缘过滤与百分比过滤技术，自动剔除孔洞边缘及异常毛刺点对测量结果的影响，保证了带通风孔、镂空结构等复杂盘型检测数据的真实性。

(四)柔性测量模式：设备支持普通盘、镂空盘、横截面三种测量模式，能够适配不同结构的异形盘及各类复杂测量需求，为电动车、电动摩托车、自行车制动盘等多种规格产品提供适配空间。

四、主要功能一览

围绕上述价值主张，设备在功能设计上做了系统化布局：

全自动一键式测量：激光头自动寻位、旋转台匀速采集，降低了人工操作门槛，减少因操作差异带来的测量误差。

多模式柔性测量：三种测量策略可分别应对普通盘型与带通风孔、槽结构的盘型，解决了这类复杂盘型长期存在的测量难题。

智能数据处理：边缘过滤、百分比过滤及软件误差补偿协同作用，消除系统偏差，提升测量结果的重复性表现。

实时看板与判定：液晶屏实时显示测量数据，三色报警灯同步反馈判定结果，实现检测结果的即时视觉化管理，方便产线人员快速掌握产品状态。

程序化存储：测量点位与公差标准可保存为.xaml文件，实现同一型号产品的一键加载与批量抽检，减少重复设置带来的时间成本。

自动化数据追溯：测量完成后，数据会自动追加至Excel文件并以时间戳命名，确保检测数据形成闭环管理，便于后续质量分析与追溯查询。

五、硬件构成与适配场景

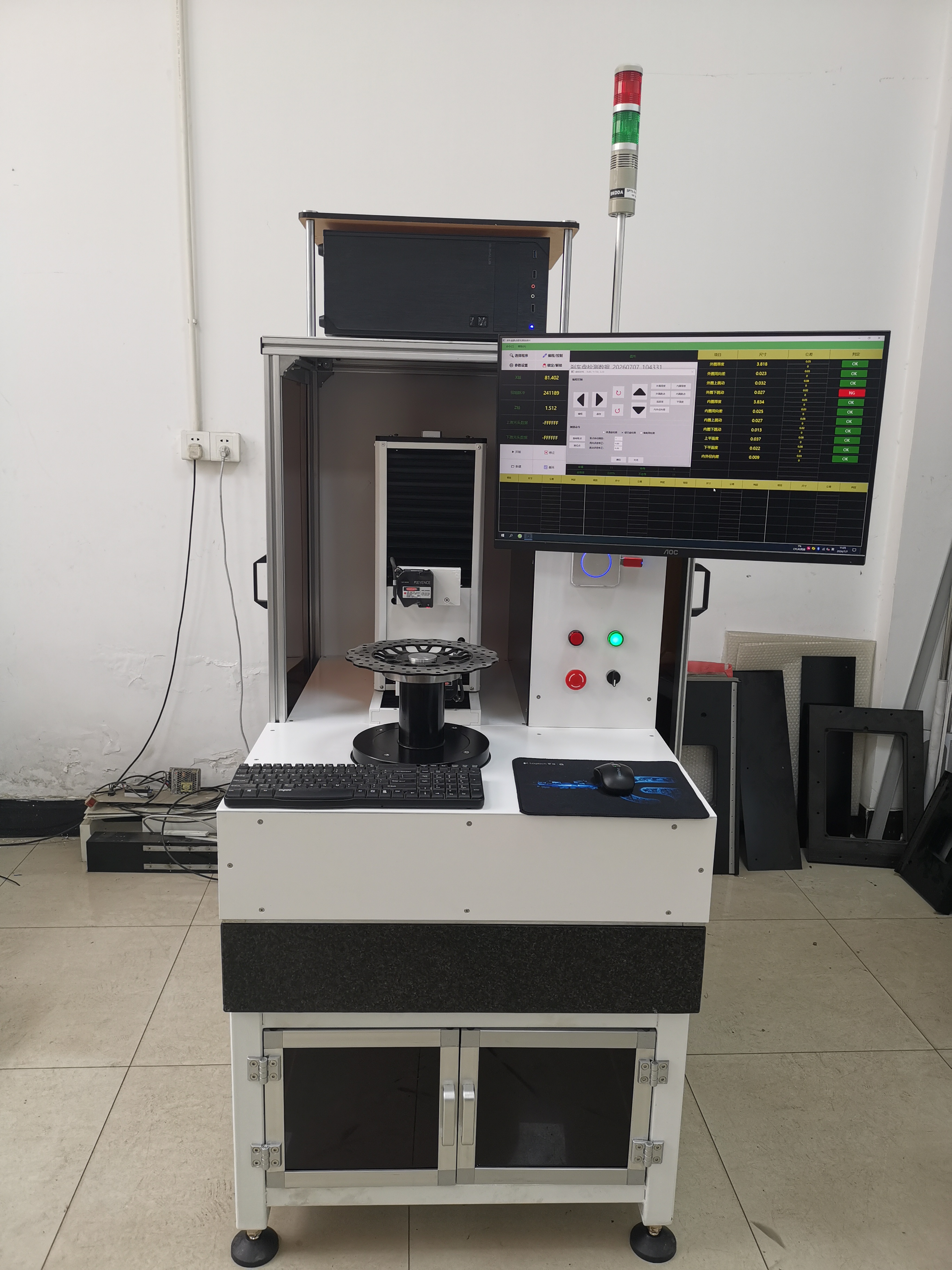

从硬件层面来看，该测量仪集成了精密直线模组、高精度旋转平台、双通道激光位移传感器及控制系统，以硬件设备的形式交付部署，并支持Ethernet(激光)、USB(运动控制)两种通讯接口，便于与产线其他系统进行数据对接。该设备主要面向汽车、电动摩托车、自行车制动盘生产企业，同时适用于机械加工车间与质量检测实验室等场景，覆盖了从生产制造到质量抽检的多个环节。

六、实际应用效果

在刹车盘生产线末端质量抽检的实际应用场景中，全自动刹车盘跳动度测量仪展现出稳定的检测表现：测量重复性达到微米级，其中厚度重复性≤±2μm，跳动重复性≤±3μm，单件检测节拍控制在30秒以内。这一组数据说明，设备在批量检测场景下能够兼顾速度与精度，为电动车刹车盘等制动部件的末端质量把控提供了可量化的技术支撑。

综合来看，围绕“电动车刹车盘跳动度检测仪”这一需求，全自动刹车盘跳动度测量仪通过非接触式激光测量、全自动一键操作、智能抗干扰算法与柔性测量模式，系统性地回应了制动盘生产企业在效率、精度与数据追溯方面的实际诉求，为相关生产环节的质量管理提供了一套具备完整数据支撑的检测方案。
